Kako se izmjenični varistor štiti krugove napajanja iz više napona?

Hej tamo! Kao dobavljač AC varistora često me pitaju o tome kako ovi Nifty mali uređaji štite krugove napajanja napajanja iz prekomjerne napona. Dakle, zaronimo pravo i prekini ga.

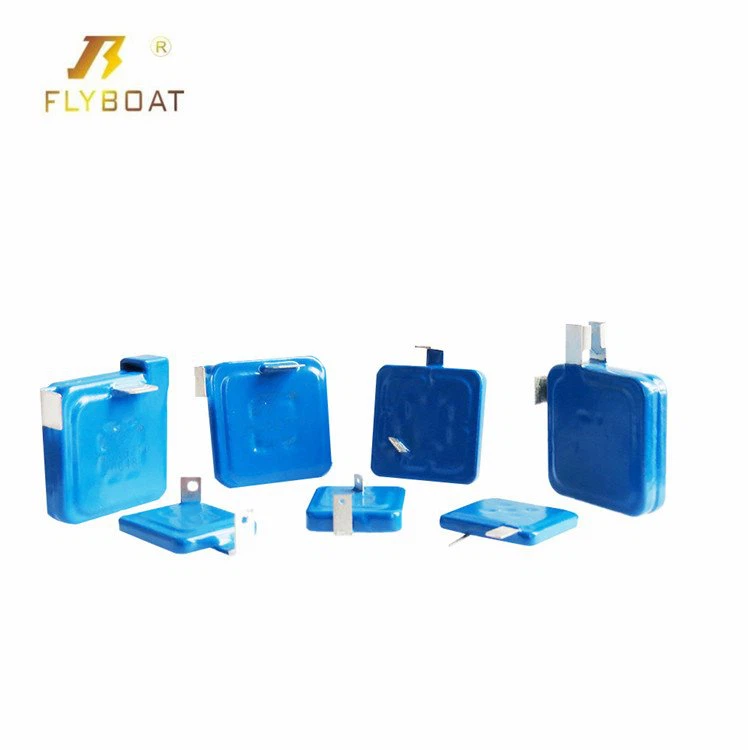

Prvo, šta je dovraga AC varistor? Pa, varistor AC-a, kao ime sugerira, dizajniran je za upotrebu u naizmjeničnim struji (AC) krugovima. Možete provjeriti više o njima uAC varistor. Ovi su uređaji vrsta resistera za napon - ovisan o tome, što znači da im se otpornost mijenja ovisno o naponu koji se nanosi preko njih. Ova jedinstvena imovina je ono što ih čini tako sjajnim u zaštiti krugova od prekomjerne situacije.

Sad, razgovarajmo o prekomjerno - napon. U normalnom krugu napajanja, stvari djeluju unutar određenog raspona napona. Ali ponekad vanjski faktori poput udara groma, fluktuacije napajanja, ili čak uključivanje i isključivanje velike električne opreme može izazvati iznenadni šiljak. A ovi preko - naponski događaji mogu biti zaista loša vijest za vaše osjetljive elektronske komponente. Mogu pržiti vaše krugove, oštetiti vaše uređaje i na kraju koštaju bogatstvo u popravcima ili zamjenama.

Ovdje se radi o varistor AC-u na spašavanje. Osnovni princip iza kojih funkcionira je prilično jednostavan. U normalnim radnim naponima otpornost naizmjerene varistora je vrlo visok. To znači da jedva provodi bilo kakve struje i u osnovi djeluje poput otvorenog kruga. Dakle, ne miješa se u normalan rad kruga napajanja.

Ali kada se dogodi prekomjerni naponski događaj, stvari se brzo mijenjaju. Kako napon preko AC varistora prelazi svoj navedeni napon sloma (poznat i kao stezni napon), otpornost varistora se brzo spušta. Odlazi iz visoke komponente otpornosti na nisku - otpornost na jedan ni u kojem trenutku. Ova niska stanja otpora omogućava varistoru da provede veliku količinu struje, učinkovito preusmjeravajući višak napona i struje daleko od osjetljivih komponenti u krugu.

Razmislite o tome poput sigurnosnog ventila u vodovodnom sistemu. Kada se tlak vode (napon) previsok, sigurnosni ventil otvara i oslobađa višak tlaka (struje) u siguran put, štiteći cijevi (krugovi). Slično tome, AC varistor "otvara se" kada je napon previsok i nacrtava višak struje, spremajući vaše dragocjene elektroničke uređaje.

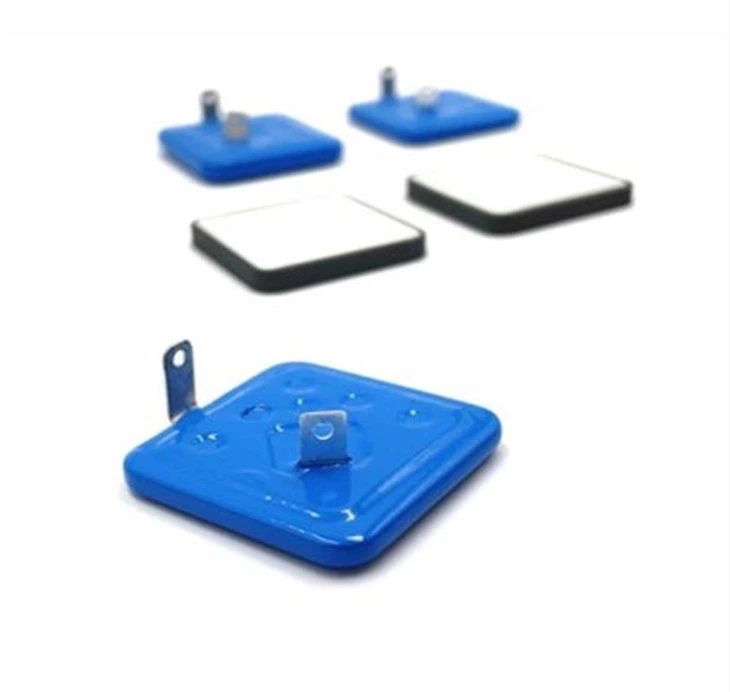

Pogledajmo bliže izgradnju AC varistora. Većina varistora iz AC izrađene su od metala - oksidni materijali, obično cinkovog oksida (ZNo). Ovi metalni - oksidni varistori (pokreti) vrlo su popularni jer imaju odlične električne karakteristike. Zbirzi cinkovog oksida pomiješane su s drugim aditivima, a zatim sintero da formiraju keramičko tijelo. Proces proizvodnje pažljivo se kontrolira kako bi se osiguralo da varijator ima željena električna svojstva, kao što su određeni napon oštećenja i dobro vrijeme odziva.

Jedna od ključnih prednosti korištenja izmjeničnog varijatora za prekomjernost napona je njezino vrijeme brzog odziva. Kada se pojavi šiljak preko - napon, varistor AC može početi provoditi struju u pitanju nanosekundi. To znači da može brzo zaštititi vaš krug prije nego što prekomjerni napon može prouzrokovati oštećenja. U poređenju, neke druge vrste uređaja za zaštitu napona mogu imati sporije vrijeme odziva, što bi moglo napustiti vaš krug ranjivi u tim kritičnim trenutcima.

Druga važna karakteristika izmjeničnih varijatora je njihova visoka energija - kapacitet za rukovanje. Oni mogu apsorbirati veliku količinu energije tijekom prekomjerne napona, a da se ne oštete. Ovo je presudno jer neki preko - naponski događaji, poput štrajkova munje, mogu u vrlo kratkom periodu dostaviti ogromnu količinu energije. Industrijske primjene, posebno, često zahtijevaju varistore sa visokom energijom - rukovanje mogućnostima. Za one bi možda željeli odjavitiIndustrijski varistor visoke energije.

Dakle, sada kada razumijete kako izmjenični varijator štiti krugove napajanja napajanja iz napona, možda se pitate za njegove različite aplikacije. Pa, oni se koriste u širokom rasponu elektroničkih uređaja i električnih sistema. U kućanskim aparatima poput televizora, hladnjaka i klima uređaja koriste se izmjenične varistore za zaštitu unutarnjeg kruga od navale snage. U automobilskoj elektronici pomažu u zaštiti osjetljive upravljačke jedinice iz naponskih šiljaka uzrokovanih električnim sistemom vozila. I u industrijskoj mehanizaciji igraju vitalnu ulogu u zaštiti složenih kontrolnih i električnih krugova.

Ali čekaj, ima još! AC varistori se mogu koristiti i u kombinaciji s ostalim uređajima za zaštitu napona za još bolje zaštite. Na primjer, mogu se koristiti zajedno sa osiguračima ili prekidačima. U krugu varistor preusmjerava višak struje tijekom prekomjerne napona, a ako je struja prevelika za varistor za rukovanje, osigurač ili prekidač će se izleti i potpuno odsjeći na napajanje. Ova dvostruka zaštita sloja može pružiti dodatni nivo sigurnosti za vaše krugove.

Vrijedno je napomenuti da može utjecati na performanse AC varistora nekoliko faktora. Temperatura je jedna od njih. Električne karakteristike varistora mogu se mijenjati sa temperaturom. Na visokim temperaturama, napon kvara može se malo smanjiti, što bi moglo utjecati na njegovu sposobnost zaštite kruga. Dakle, važno je razmotriti raspon radne temperature prilikom odabira ispravnog varijatora.

Frekvencija je još jedan faktor. U izmjeničnim krugovima frekvencija napona može utjecati na performanse varistora. Neki su varistori posebno dizajnirani za upotrebu u niskim - frekvencijskim krugovima, dok su druge pogodnije za visoke - frekvencijske aplikacije.

Ako radite sa DC sklopovima i trebate više - Zaštita napona, postoje i pokreti dizajnirani za DC aplikacije. Možete saznati više o njimaMov dc. Međutim, princip operacije za DC varistore uglavnom je sličan onom varistora AC-a. Oni takođe mijenjaju otpor na osnovu napona preko njih i preusmjeravaju višak struje tokom naponskih događaja.

Dakle, tamo imate - detaljan pogled na koji izmjenični varijator štiti krugove za napajanje od prekomjernice. Ako ste na tržištu za izmjenične varistore ili su vam potrebni savjet na koji su najbolji za vašu konkretnu aplikaciju, ne ustručavajte se stupiti u kontakt. Bez obzira na to da li radite na malom diy elektroničkom projektu ili veliku industrijsku instalaciju, naš tim stručnjaka može vam pomoći da pronađete prave varistore za vaše potrebe i osigurate da su vaši krugovi dobro - zaštićeni.

Reference
JK Stevens, "Varistori: principi, karakteristike, aplikacije", CRC Press, 1991.
G. Deboj i dr., "Priručnik za varistor", Siemens AG, 1999.
